Productdetails:
|
| Seals Type: | MG912 | Operating Conditions: | Dry Running, Wet Running |
|---|---|---|---|
| Sealing Direction: | Unidirectional, Bidirectional | For: | Eagle Bg |
| Seal Faces: | SIC/SIC - CAR/CER | Spring Material: | Stainless Steel |
| Mounting Type: | Direct Replacement | Shaft Size: | Full Size or Customized |
| Markeren: | Bellow Mechanische zegel,Mechanische afdichting met meerdere veren,Pompen Mechanische afdichting |
||
Werkomstandigheden
Structuur: enkel eind
Druk: mechanische afdichtingen onder lage druk
Snelheid: mechanische afdichting met lage snelheid
Temperatuur: Slechte temperatuur Mechanische afdichting
Prestaties: slijtage
Standaard: DIN24960, ISO3069, GB6556, EN12756
Model nr.: MG9, MG912
In balans: onevenwichtig
Specificatie: Innerlijke diameter: 10 mm tot 100 mm
Prestatievermogen
|

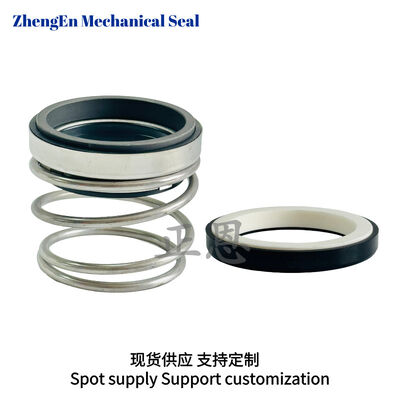

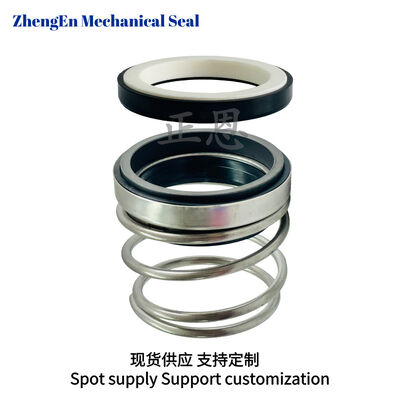

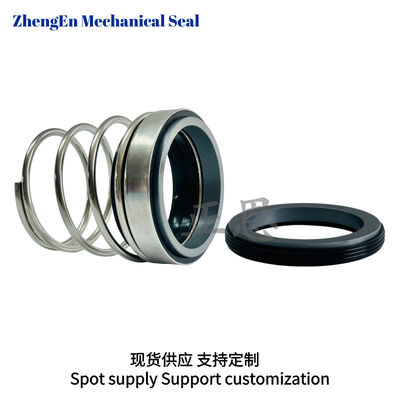

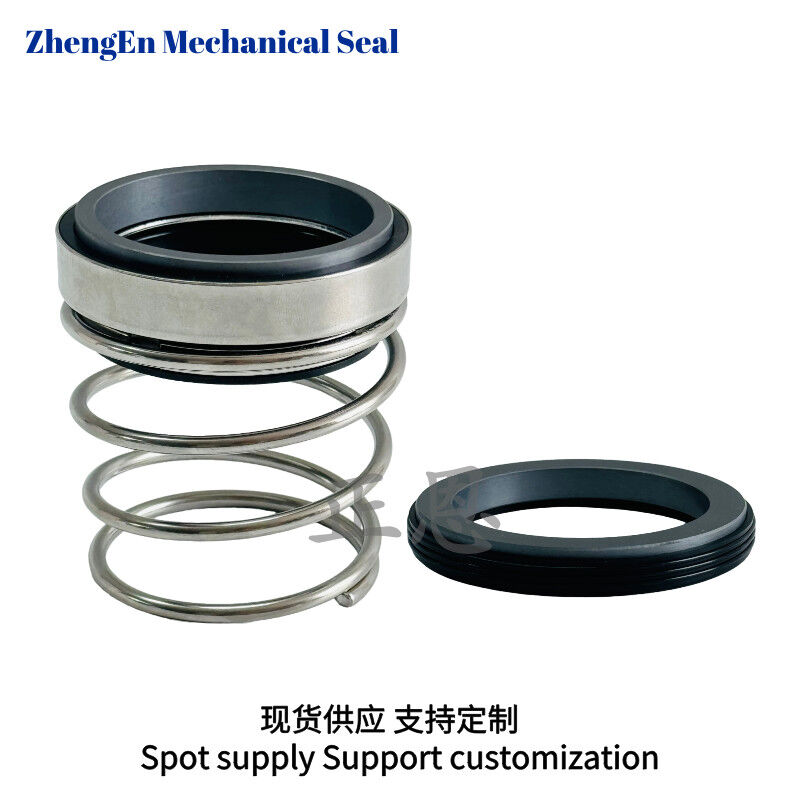

MG912 mechanische afdichting
|
||
|
Bedrijfsomstandigheden
|
Grootte
|
Materiaal
|
|
Temperatuur:
-40 °C tot 200 °C, afhankelijk van het elastomeer
|
10 mm tot 100 mm,
|
Gezicht: koolstof, SiC, TC
|
|
Druk: tot 25 bar
|
Stoel: keramisch, SiC, TC
|
|
|
Snelheid: Tot 20 m/s
|
Elastomeer:NBR, EPDM, FKM
|
|
|
Eindspel /axial float: ±1,0 mm
|
Andere metaal Pa
|
|
Mechanische afdichting MG912/D1-G60 serie |
|
|
Temperatuur
|
-20oC tot 200oC, afhankelijk van het elastomeer
|
|
Druk
|
tot 25 bar
|
|
Versnelling
|
Tot 20 m/s
|
|
Grootte
|
10-90 mm of op maat |
|
Gezicht
|
Carbon, SiC, TC
|
|
Zitting
|
SiC, TC
|
|
O-ringen
|
NBR, EPDM, VITON, Aflas, Kalrez, Chemraz enz.
|
|
Lente
|
SS304, SS316
|
|
Metalen onderdelen
|
SS304, SS316
|
MG912 Mechanische afdichting voor zuivere waterpompen, circulatiepompen en vacuümpompen
Structurele kenmerken: enkel einde, onevenwichtig, onafhankelijke rotatierichting, rubberen bellow transmissie.
Dit onderdeel heeft een compacte structuur met een goede compatibiliteit en een gemakkelijke installatie.
De rubberen balk voorkomt een mogelijke radiale uitloop zodat de drijvbaarheid van de roterende ring wordt verhoogd.
Toepassingsgebied: veel gebruikt in centrifuge pompen, leidingspompen, rioolwaterpompen, onderdompelbare motoren, schroefpompen, vacuümapparatuur en andere roterende apparaten voor rioolwaterbehandeling, stadswatervoorziening,chemische techniek, apotheek, voedselverwerking, en papier maken..
Dit product kan een alternatief zijn voor vergelijkbare producten van Eagle Bg.
| Model | d1 | d3 | d7 | L1 | L3 |
| MG912-20 | 20 | 32 | 35 | 37.5 | 7.5 |
| MG912-22 | 22 | 33.5 | 37 | 37.5 | 7.5 |
| MG912-24 | 24 | 37 | 39 | 40 | 7.5 |
| MG912-25 | 25 | 38 | 40 | 40 | 7.5 |
| MG912-28 | 28 | 41 | 43 | 42.5 | 7.5 |
| MG912-30 | 30 | 43 | 45 | 42.5 | 7.5 |
| MG912-32 | 32 | 45 | 48 | 42.5 | 7.5 |
| MG912-33 | 33 | 46 | 48 | 42.5 | 7.5 |
| MG912-35 | 35 | 48 | 50 | 42.5 | 7.5 |
| MG912-38 | 38 | 52.5 | 56 | 45 | 9 |
| MG912-40 | 40 | 55.5 | 58 | 45 | 9 |
| MG912-45 | 45 | 60.5 | 63 | 45 | 9 |
| MG912-48 | 48 | 64 | 66 | 45 | 9 |
| MG912-50 | 50 | 66 | 70 | 47.5 | 9.5 |
| MG912-53 | 53 | 69 | 73 | 47.5 | 11 |
| MG912-55 | 55 | 71 | 75 | 47.5 | 11 |
| MG901-1 1/8' | 28.575 | 41 | 44.45 | 52.37 | 11.1 |
| MG901-1 3/8' | 34.925 | 48 | 50.8 | 53.95 | 11.1 |
| MG901-1 1/2' | 38.1 | 52.5 | 54 | 53.95 | 11.1 |
| MG901-1 3/4' | 44.45 | 60.5 | 63.5 | 63.5 | 12.7 |
