Productdetails:
|
| Vervanging: | Eta, Ama, Krt, Sewa serie pomp | Aanbevolen toepassingen: | Afvoerpompen, chemische pompen, procespompen |
|---|---|---|---|
| De diameter van de as: | 16mm 22mm 28mm 38mm 48mm 55mm | Secundaire afdichting: | FKM SIC SIC |
| Markeren: | Bellows centrifuge pomp mechanische afdichting,Mechanische afdichting van de Duitse K-SB-centrifugepomp,Duitse K-SB-metalen blaasbalgzegel |
||
Technische parameters
| Temperatuur | -30°C~+200°C |
| druk | ≤ 2Mp a |
| Versnelling | ≤ 10 m/s |
| Gemiddeld | water |
Materialen
| Roterende ring |
SiC/VIT |
| Vaste ring |
SiC/VIT |
| Lente | SUS304/SUS316 |
| Vastzittende stoel | SUS304/SUS316 |
| Secundair zegel |
Fkm/EPDM |
| Roterende ringhouder | SUS304/SUS316 |

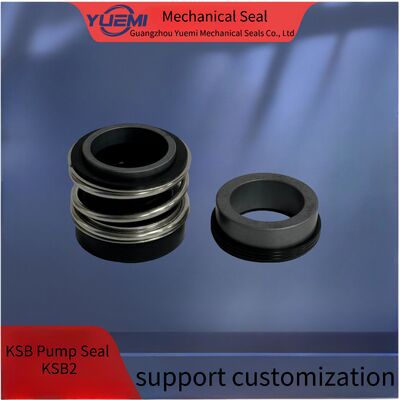

YM Seal Type, K-SB-109R kan worden gebruikt in K.S.B. ® Pumps
ETA, AMA, KRT, SEWA serie pomp met asgrootte 16 mm, 22 mm, 28 mm, 33 mm, 38 mm, 48 mm
Voorbereiding:
1De buitendiameter van de as is binnen de toleranties van +-0,05 mm.
2. Afloop van de as < 0,1 mm
3. Schacht-eindvlot < 0,13 mm
4, Geen scherpe randen op de as over de o-ring
Opmerking:
Als er iets beschadigd is, neem dan contact met ons op om een nieuwe te vervangen.
Installatie in gebouwen:
1. De volledige set cartridge afdichting wordt schoongemaakt en precies doorlopen lek onderzoek vóór verkoop.In order to avoid damage,do not disassemble and clean the parts again before fixing.
2 De plaatsing tussen de afdichting en de as bedraagt dl h6 0.8De buitendiameter van de as in de schroefpositie moet 0,2 mm kleiner zijn, zodat de schroef niet te strak wordt gespannen.
3Plaats de patroonverzegeling in de pompkamer en:
A: Strenger vier schroefbouten van de flenzen, zodat het medium in het gat "G" op de bovenste plaats komt.
B: Vier schroeven strakker vastzetten en de schachthoes op de schacht plaatsen.
C: Verwijder vier meetplaten.Hou ze en gebruik ze bij toekomstige installatie en
Ontmantelen.
D: verbind de medium lead_in-pijp met gat"G" om de wrijvingshitte en
het afspelen van de afdichtingskamer wanneer de pomp draait.
Opmerking:
Om de installatie te voltooien, draaide hij de schacht met de hand om te controleren of de rotaties niet vlot konden draaien, omdat de afdichting niet correct was geïnstalleerd.
