Productdetails:
|
| OEM-service: | Beschikbaar | Roterende Ring: | SiC/CAR |
|---|---|---|---|
| Temperatuur: | -20°C tot +180°C | Grootte van de boor: | 8100mm |
| Verbindingsgezicht: | Carbon versus Ceramic, Silicon Carbide versus Silicon Carbide | voordelen: | Lange levensduur, weinig onderhoud, kosteneffectief |
| Secundaire afdichting: | SIC CAR FKM | Standaard of niet-standaard: | standaard |
| Lijne snelheid: | ≤ 20 m/s | Kwaliteitscontrole: | 100% controle |
| voorjaar: | van roestvrij staal | ||

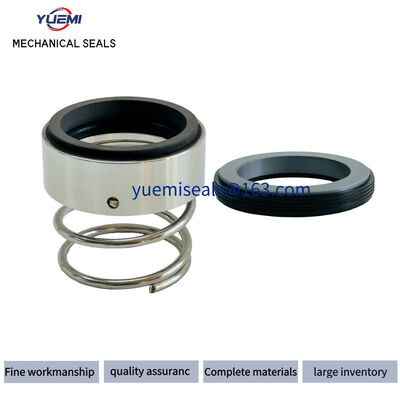

| Markeren: | AES waterpomp mechanische afdichting,Mechanische afdichting met een enkele waterpomp |
||
Werkomstandigheden
Temperatuur: -20oC tot +180oC
Druk: ≤ 1,0 MPa
Versnelling: ≤ 15 m/s
Materiaal:
Vaste ring: siliciumcarbide, koolstof, TC
Roterende ring: siliciumcarbide, TC
Secundair zegel: NBR, EPDM, Viton
Vlammen en metalen onderdelen: staal
Toepassingen:
Schoon water,
Afvoerwater
Olie en andere matig corrosieve vloeistoffen
| Grootte/ | D3 | D1 | L2 | L1 |
| Metrische | ||||
| 8 | 16 | 17.1 | 5.5 | 15.2 |
| 10 | 17.5 | 18.1 | 5.5 | 15.2 |
| 12 | 20 | 20.6 | 5.5 | 18.2 |
| 14 | 23 | 23.1 | 6 | 22.2 |
| 15 | 24 | 26.9 | 7 | 22.2 |
| 16 | 26 | 26.9 | 7 | 23.2 |
| 17 | 27 | 26.9 | 7 | 23.2 |
| 18 | 29 | 30.9 | 8 | 24.2 |
| 19 | 30 | 30.9 | 8 | 25.2 |
| 20 | 30 | 30.9 | 8 | 25.2 |
| 22 | 34 | 35.4 | 8 | 25.2 |
| 24 | 35 | 35.4 | 8 | 27.2 |
| 25 | 37 | 38.2 | 8.5 | 27.2 |
| 26 | 38 | 38.2 | 8.5 | 27.2 |
| 28 | 42 | 43.3 | 9 | 29.2 |
| 30 | 43 | 43.3 | 9 | 30.2 |
| 32 | 45 | 43.3 | 9 | 30.2 |
| 33 | 48 | 53.5 | 11.5 | 39.2 |
| 35 | 50 | 53.5 | 11.5 | 39.2 |
| 38 | 54 | 60.5 | 11.5 | 39.2 |
| 40 | 56 | 60.5 | 11.5 | 39.2 |
| 42 | 59 | 60.5 | 11.5 | 39.2 |
| 43 | 60 | 60.5 | 11.5 | 39.2 |
| 45 | 64 | 65.5 | 11.5 | 41.2 |
| 48 | 68 | 65.5 | 11.5 | 41.2 |
| 50 | 69 | 72.5 | 11.5 | 45.2 |
| 55 | 74 | 72.5 | 11.5 | 47.2 |
| 60 | 80 | 79.3 | 11.5 | 49.2 |
| 65 | 87 | 84.5 | 11.5 | 51.2 |
| 70 | 92 | 89.5 | 11.5 | 51.2 |
| 75 | 97 | 94.5 | 11.5 | 57.2 |
| 80 | 102 | 99.5 | 11.5 | 59.2 |
| 85 | 110 | 105.5 | 13.5 | 59.2 |
| 90 | 117 | 111.5 | 13.5 | 62.2 |
| 95 | 122 | 116.5 | 13.5 | 62.2 |
| 100 | 127 | 119.5 | 13.5 | 75.2 |
| Temperatuur | -20 tot 200 °C |
|---|---|
| Druk | 10 bar |
| Rotatiesnelheid | 20 m/s |
| Links draaien | - Ja, dat klopt. |
| Dreef naar rechts | - Ja, dat klopt. |
| Uitgebalanceerd | - Nee, niet echt. |
| Vastgezette gezichten | - |
| Roterende velden | Carbon, Siliciumcarbide, roestvrij staal 316, wolfraamcarbide, |
| Elastomeren | Afla's, EPDM, FEP Viton/Silikon, Kalrez, Nitril, Silicaat, Viton, |
