Productdetails:
|
| Toepassing: | Centrifugaalpomp | De extra dienst: | OEM is welkom |
|---|---|---|---|
| Kenmerken: | Hoogtemperatuurweerstand, Hoogdrukweerstand, Corrosiebestendigheid | Gelijkwaardig: | John Crane Mechanische zegel Type 1 |
| Specificatie: | Schachtgat 14-100 mm | Sleutelwoorden: | Mechanische afdichting |
| Materiaal: | Siliciumcarbide | ||
| Markeren: | Centrifugaalpomp Mechanische Verbinding,Safematic Mutil Spring Mechanische afdichting,John Crane afdichtingssystemen Mechanische afdichting |
||
Mechanische afdichtingen van hoge kwaliteit

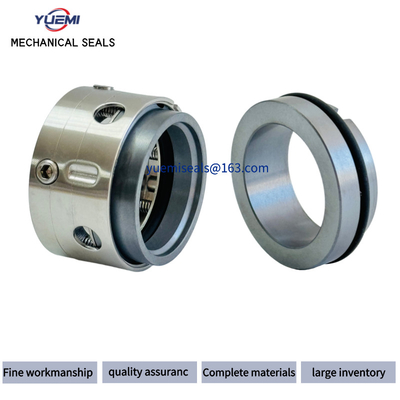

Mechanische afdichting van een waterpomp van de soort John Crane 59U
Beschrijving:
Vervanging van:
BT-C56.KUzeehond
John Crane T59U zegel
Aesseal M03zeehond
Sterling 259 zegel
Structurele kenmerken: enkel einde, meerdere veren, onevenwichtige, onafhankelijke rotatierichting, bolt en lug transmissie.De compensatiecomponenten zijn vooraf geassembleerd voor een gemakkelijke installatie en een goede compensatie. De belasting op de afdichtingsoppervlakken is evenwichtig. Het afdichtingscomponent is gemakkelijk aan te passen en de prestaties zijn betrouwbaar en stabiel.
Toepassingsgebied: ontworpen voor chemische pompen, waterpompen, leidingspompen, schroefpompen,met een vermogen van niet meer dan 50 W.
Inlichtingen
| Grootte van de as | 14 mm-100 mm |
| Materiaal | Gezicht:Carbon, SiC, TC Zitting: Keramiek, SiC, TC O-ringen:PTFE Vlam: SS304, SS316, Hastelloy C Andere metalen onderdelen: SS304, SS316 |
| Prestatievermogen |
Temperatuur:-50°C tot 500°C |
| Grootte/METRIC | D3 | D6 | D7 | L3 | L4 |
| 14 | 24 | 21 | 25 | 23.0 | 12.0 |
| 16 | 26 | 23 | 27 | 23.0 | 12.0 |
| 18 | 32 | 27 | 33 | 24.0 | 13.5 |
| 20 | 34 | 29 | 35 | 24.0 | 13.5 |
| 22 | 36 | 31 | 37 | 24.0 | 13.5 |
| 24 | 38 | 33 | 39 | 26.7 | 13.3 |
| 25 | 39 | 34 | 40 | 27.0 | 13.0 |
| 28 | 42 | 37 | 43 | 30.0 | 12.5 |
| 30 | 44 | 39 | 45 | 30.5 | 12.0 |
| 32 | 46 | 42 | 48 | 30.5 | 12.0 |
| 33 | 47 | 42 | 48 | 30.5 | 12.0 |
| 35 | 49 | 44 | 50 | 30.5 | 12.0 |
| 38 | 54 | 49 | 56 | 32.0 | 13.0 |
| 40 | 56 | 51 | 58 | 32.0 | 13.0 |
| 43 | 59 | 54 | 61 | 32.0 | 13.0 |
| 45 | 61 | 56 | 63 | 32.0 | 13.0 |
| 48 | 64 | 59 | 66 | 32.0 | 13.0 |
| 50 | 66 | 62 | 70 | 34.0 | 13.5 |
| 53 | 69 | 65 | 73 | 34.0 | 13.5 |
| 55 | 71 | 67 | 75 | 34.0 | 13.5 |
| 58 | 78 | 70 | 78 | 39.0 | 13.5 |
| 60 | 80 | 72 | 80 | 39.0 | 13.5 |
| 63 | 83 | 75 | 83 | 39.0 | 13.5 |
| 65 | 85 | 77 | 85 | 39.0 | 13.5 |
| 68 | 88 | 81 | 90 | 39.0 | 13.5 |
| 70 | 90 | 83 | 92 | 45.5 | 14.5 |
| 75 | 95 | 88 | 97 | 45.5 | 14.5 |
| 80 | 104 | 95 | 105 | 45.0 | 15.0 |
| 85 | 109 | 100 | 110 | 45.0 | 15.0 |
| 90 | 114 | 105 | 115 | 50.0 | 15.0 |
| 95 | 119 | 110 | 120 | 50.0 | 15.0 |
| 100 | 124 | 115 | 125 | 50.0 | 15.0 |
