Productdetails:
|
| Producten: | Aanpasbaar OEM-waterpompdicht | Typ van afdichting: | Auto koelpomp |
|---|---|---|---|
| Model: | FTK | Mechanische afdichting: | dubbele zegel |
| Stijl: | FTK/560DA | Toepassing: | Waterpompen |
| Proefproef: | Avalideerbaar | ||
| Markeren: | Motorfietsonderdelen Mechanisch zegel,Automatische koelpomp Mechanische afdichting,Mechanische afdichting van de pompdifusor |
||
Operatiegrenzen
Druk: ≤ 0,3 MPa Roterende
Versnelling: ≤4500 r/min Temperatuur: -30°C+150°C
Medium: schoon water, zeewater, antifries voor gasmotoren

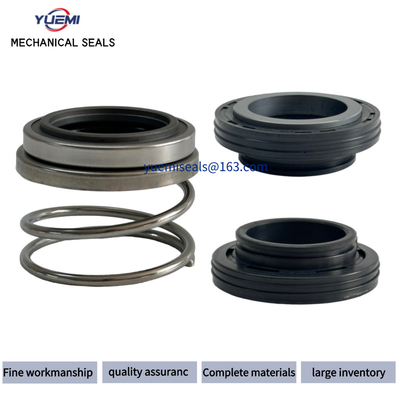

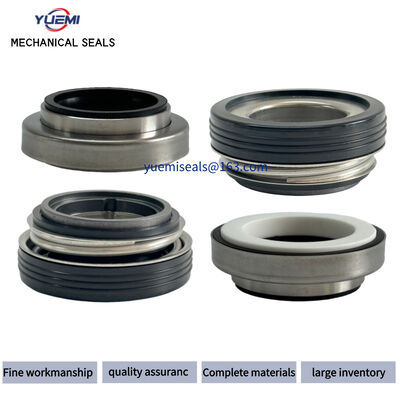

Roterende ring (keramisch/SiC)
Vaste ring (plastic koolstof/koolstof/SiC)
Vlammen (SUS304/SUS316)
Vastzittende stoel (SUS304/SUS316)
Secundair zegel (NBR/EPDM/HNBR/VITON)
Roterende ringhouder (SUS304/SUS316/Q235-A)
| Model |
d(mm) 16 20 25 40 45 |
d1 | d | d, | De | d | h1 | 6 | b. | 14 | 1s |
|
TMFTK-16 TMFTK-20 TMFTK-25 TMFTK-40 TMFTK-45 |
18.2 21.2 26.4 41.2 46.3 |
41 45 52 75 80 |
41.5 43.8 51.0 75.0 80 |
23.0 27.0 30.5 50.5 55.5 |
33 38 47 65 73.8 |
26.5 29.0 34.5 48.6 53.0 |
75 7.0 7.0 12.0 16.0 |
10 10 13 21 21 |
9.0 12.0 145 15.6 16.0 |
5.0 5.8 85 13.0 13.0 |
DOUBLE SEAL voor onderwaterpompen:
14MM 20MM 25MM 30MM 40MM 45MM Ebara en Tsurumi OEM vervanging
Type A ((20mm, 25mm, 30mm, 35mm) dubbele afdichting voor Ebara DS, DVS, DL, DL W/C onderwaterpompen;
dubbele afdichting van type A ((40 mm en 45 mm) voor Ebara DL en DL W/C onderwaterpompen;
Type EAN (30 mm, 40 mm en 45 mm) dubbele afdichting voor Ebara DML- en DMLV-onderdompelpompen, met een trapschacht, met een klein eind en een groter eind.
Hieronder vindt u foto's van de dubbele afdichting van type A ((40 mm en 45 mm) voor de Ebara DL- en DL W/C-duikpompen:
Type A (-40,-45)
| - Nee, dat is niet waar. | Deelnaam | Malenal | |
| 1 | Verpakking | NBR rubber | |
| 2 | Zegelring | Carbongrafiet | |
| 3 | Drijvende ring | van keramiek | |
| 4 | Srap Ring | Vlamstaal | |
| 5 | Srap Ring | Vlamstaal | |
| 6 | Drijvende ring | Silconcartide |
YMFTK-40 CE/CA/NBR YM560D-40C SIC/SIC/NBR YMFTK-45 CE/CA/NBR YM560D-45A SIC/SIC/NBR |
| 7 | Zegelring | Siicon Cartide | |
| 8 | Lente | Aisi 304 |
