Productdetails:
|

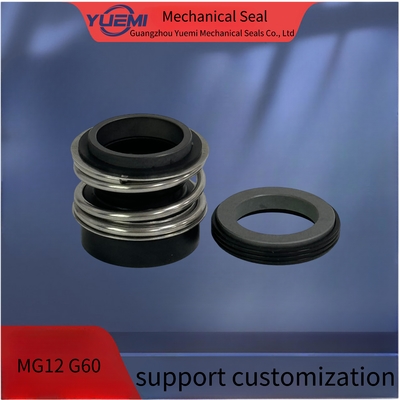

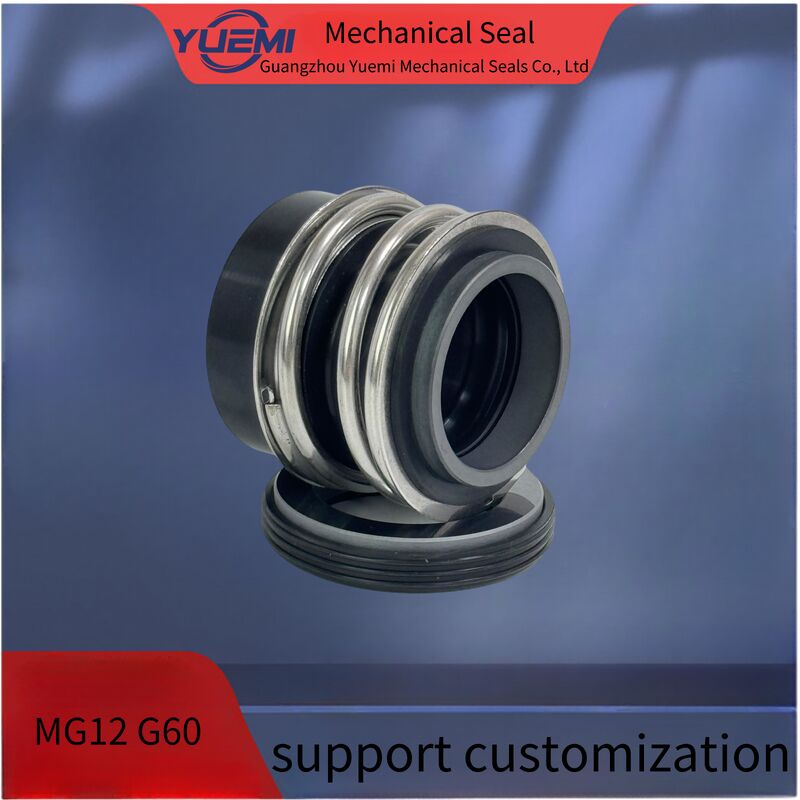

| Traemark: | YUEMI | Functie: | Mechanische afdichting van rubberen bellow voor waterpomp |
|---|---|---|---|
| Gebruik: | Onbalanserd mechanisch zegel | De diameter van de as: | MG12 G60 |
| Secundaire afdichting: | FKM CAR SIC TC CE NBR EPDM | Sleutelwoorden: | Duurzaam |
| Markeren: | Centrifuge pompdichtingen MG12,Borgmann G60 centrifuge pomp afdichtingen,MG12 metalen mechanische afdichting |
||
| d1 | d3 | d7 | d8 | d7-1 | L3 | l2 | L1 | L4 | L5 MG1 | L6 MG1S20 | L7 MG12 | L8 MG13 |
| 10 | 22 | 21 | 19.2 | 24.6 | 6.5 | 6.5 | 6 | 10 | 14.7 | 25.5 | 26 | 33.5 |
| 12 | 24.5 | 23 | 21.6 | 27.8 | 6.5 | 5.5 | 9 | 10 | 15.2 | 25.5 | 26 | 33.5 |
| 14 | 28 | 25 | 24.6 | 30.95 | 6.5 | 5.5 | 10.5 | 10 | 17.2 | 25.5 | 28.5 | 33.5 |
| 15 | 28 | 27 | 24.6 | 30.95 | 6.5 | 6.5 | 10.5 | 10 | 17.2 | 25.5 | 28.5 | 33.5 |
| 16 | 28 | 27 | 28 | 30.95 | 6.5 | 7.5 | 10.5 | 10 | 17.2 | 25.5 | 28.5 | 33.5 |
| 18 | 31.5 | 33 | 30 | 34.15 | 7.5 | 8 | 10.5 | 11.4 | 19.7 | 25.5 | 30.1 | 37.7 |
| 19 | 36.5 | 35 | 35 | 34.15 | 7.5 | 7.5 | 10.5 | 11.4 | 21.7 | 25.5 | 30.1 | 37.7 |
| 20 | 36.5 | 35 | 35 | 35.7 | 7.5 | 7.5 | 10.5 | 11.4 | 21.7 | 25.5 | 30.1 | 37.7 |
| 22 | 36.5 | 37 | 35 | 37.3 | 7.5 | 7.5 | 10.5 | 11.4 | 21.7 | 25.5 | 30.1 | 37.7 |
| 24 | 42 | 39 | 38 | 40.5 | 7.5 | 7.5 | 10.5 | 11.4 | 22.7 | 25.5 | 32.7 | 42.7 |
| 25 | 42 | 40 | 38 | 40.5 | 7.5 | 7.5 | 10.5 | 11.4 | 23.2 | 25.5 | 32.7 | 42.7 |
| 28 | 48.5 | 43 | 42 | 46.65 | 7.5 | 9 | 12 | 11.4 | 26.7 | 33.5 | 35.2 | 42.7 |
| 30 | 48.5 | 45 | 45 | 50.8 | 7.5 | 10.5 | 12 | 11.4 | 26.7 | 33.5 | 35.2 | 42.7 |
| 32 | 53 | 48 | 48 | 50.8 | 7.5 | 10.5 | 12 | 11.4 | 27.7 | 33.5 | 35.2 | 47.7 |
| 33 | 53 | 48 | 50 | 54 | 7.5 | 11 | 12 | 11.4 | 27.7 | 33.5 | 35.2 | 47.7 |
| 35 | 56.5 | 50 | 52 | 54 | 7.5 | 11 | 12 | 11.4 | 28.7 | 33.5 | 35.2 | 47.7 |
| 38 | 58.5 | 56 | 55 | 57.15 | 9 | 10.5 | 12 | 14 | 30.2 | 33.5 | 36.2 | 46.2 |
| 40 | 61.5 | 58 | 58 | 60.35 | 9 | 10.8 | 12 | 14 | 30.2 | 33.5 | 36.2 | 46.2 |
| 42 | 65 | 61 | 62 | 63.5 | 6 | 12 | 12 | 14 | 30.2 | 41.5 | 36.2 | 46.2 |
| 43 | 65 | 61 | 62 | 63.5 | 9 | 12 | 12 | 14 | 30.2 | 41.5 | 36.2 | 51.2 |
| 45 | 67.5 | 63 | 64 | 63.5 | 9 | 11.5 | 12 | 14 | 30.2 | 41.5 | 36.2 | 51.2 |
| 48 | 70 | 66 | 68.4 | 66.7 | 9 | 11.5 | 12 | 14 | 30.7 | 41.5 | 36.2 | 51.2 |
| 50 | 73.5 | 70 | 69.3 | 69.85 | 9.5 | 11.5 | 13.5 | 15 | 30.7 | 41.5 | 38.2 | 50.7 |
| 53 | 78 | 73 | 72.3 | 73.05 | 11 | 12.5 | 13.5 | 15 | 33.2 | 41.5 | 36.7 | 59.2 |
| 55 | 80.5 | 75 | 75.4 | 76.2 | 11 | 13.5 | 13.5 | 15 | 35.2 | 41.5 | 36.7 | 59.2 |
| 58 | 85 | 78 | 78.4 | 79.4 | 11 | 13.5 | 13.5 | 15 | 37.2 | 41.5 | 41.7 | 59.2 |
| 60 | 88 | 80 | 80.4 | 79.4 | 11 | 13.5 | 13.5 | 15 | 38.2 | 41.5 | 41.7 | 59.2 |
| 65 | 93 | 85 | 85.4 | 92.1 | 11 | 13 | 16 | 15 | 40.2 | 49.5 | 41.7 | 69.2 |
| 68 | 96 | 90 | 91.5 | 95.25 | 11.5 | 13.7 | 16 | 18 | 40.2 | 49.5 | 41.3 | 69 |
| 70 | 99 | 92 | 92 | 95.25 | 11.5 | 13 | 16 | 18 | 40.2 | 49.5 | 49 | 69 |
| 75 | 106.5 | 97 | 99 | 101.6 | 11.5 | 14 | 16 | 18 | 40.2 | 52.5 | 49 | 69 |
| 08 | 111.5 | 105 | 104 | 114.3 | 12 | 15 | 20 | 18.3 | 40.2 | 56.5 | 48.2 | 78.2 |
| 85 | 119.5 | 110 | 109 | 117.5 | 14 | 15 | 20 | 18.3 | 41.2 | 56.5 | 46.2 | 76.2 |
| 90 | 126.5 | 115 | 114 | 123.85 | 14 | 15 | 20 | 18.3 | 15.2 | 59.5 | 51.2 | 76.2 |
| 95 | 131.5 | 120 | 120.3 | 127 | 14 | 16 | 20 | 17.3 | 46.2 | 59.5 | 51.2 | 76.2 |
| 100 | 136.5 | 125 | 123.3 | 133.35 | 14 | 16 | 20 | 17.3 | 47.2 | 62.5 | 51.2 | 76.2 |
Pompen:Alle soorten roterende apparatuur,zoals centrifugepompen,roermachines,voor de meeste algemene en lichte chemische werkzaamheden,waar een elastomeer secundair zegel kan worden gebruikt.
Temperatuur: -30°C~200°C
Druk: ≤ 1,2 Mpa
Versnelling: ≤ 12 m/sec
Ontwerpkenmerken:
Elastomeerbalgdichtingsontwerp inclusief
soorten statconary ring,conform DIN24960 en
ISO3069, gecombineerd met G60, G50, G6, G4, G9, G606, enz.
Arbeidsomstandigheden
Mediums: Alle soorten roterende apparatuur,zoals ons centrifuge
pompen. roermachines, voor de meeste algemene en lichte chemische taken,
Waar een elastomeer Secundaire zegel kan worden gebruikt.
Temperatuur: -30oC tot 200oC
Druk: ≤ 1,2 MPa
Versnelling: ≤ 12 m/sec
Gecombineerde materialen
Vaste ring (keramisch / Sic / TC)
Roterende ring (koolstof / Sic / TC)
Secundair zegel (NBR / EPDM / Fkm)
Deeltjes met veer en geperst (staal)
Voorbereiding:
1De buitendiameter van de as is binnen de toleranties van +-0,05 mm.
2. Afloop van de as < 0,1 mm
3. Schacht-eindvlot < 0,13 mm
4, Geen scherpe randen op de as over de o-ring
Opmerking:
Als er iets beschadigd is, neem dan contact met ons op om een nieuwe te vervangen.
Installatie in gebouwen:
1. De volledige set cartridge afdichting wordt schoongemaakt en precies doorlopen lek onderzoek vóór verkoop.In order to avoid damage,do not disassemble and clean the parts again before fixing.
2 De plaatsing tussen de afdichting en de as bedraagt dl h6 0.8De buitendiameter van de as in de schroefpositie moet 0,2 mm kleiner zijn, zodat de schroef niet te strak wordt gespannen.
3Plaats de patroonverzegeling in de pompkamer en:
A: Strenger vier schroefbouten van de flenzen, zodat het medium in het gat "G" op de bovenste plaats komt.
B: Vier schroeven strakker vastzetten en de schachthoes op de schacht plaatsen.
C: Verwijder vier meetplaten.Hou ze en gebruik ze bij toekomstige installatie en
Ontmantelen.
D: verbind de medium lead_in-pijp met gat"G" om de wrijvingshitte en
het afspelen van de afdichtingskamer wanneer de pomp draait.
Opmerking:
Om de installatie te voltooien, draaide hij de schacht met de hand om te controleren of de rotaties niet vlot konden draaien, omdat de afdichting niet correct was geïnstalleerd.
