Productdetails:
|
| Structuur: | de kegellente | De diameter van de as: | 10 mm-40 mm |
|---|---|---|---|
| Vervanging: | Type Bt-Fn-serie vervanging | Ondersteuning: | OEM/ODM |
| Markeren: | Mechanische afdichting van de serie 40 mm,O-ring afdichting mechanische afdichting,Bt-Ar mechanische afdichting |
||
- Ik weet het niet.
voorraad zegels klaar voor snelle levering
Biedt uitstekende kwaliteit tegen een concurrerende prijs
Toepassingsmodel van de waterpomp

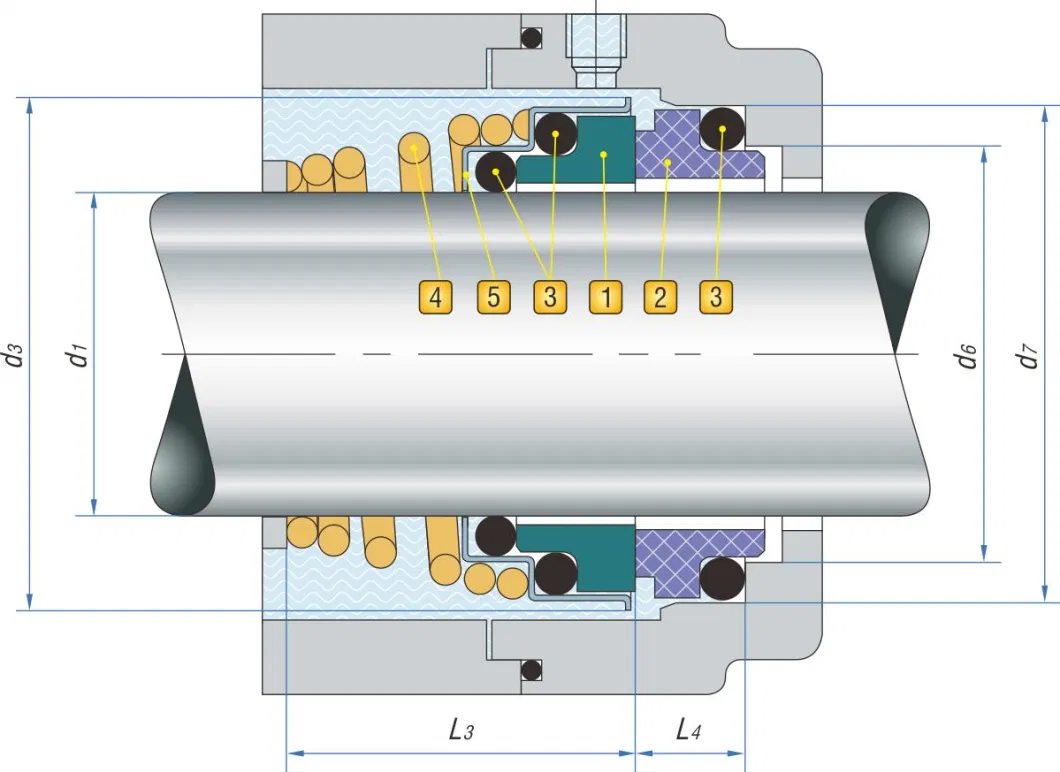

| Model | d1 ((mm) | d, | p | 11 | 13 |
|
155-10 155-11 155-12 155-13 155-14 155-15 155-16 155-17 155-18 155-19 155-20 155-21 |
10 11 12 13 14 15 16 17 18 19 20 21 |
20.0 22.0 22.0 25.0 25.0 29.0 29.0 29.0 33.0 33.0 33.0 38.0 |
18.1 20.6 20.6 23.1 23.1 26.9 26.9 26.9 30.9 30.9 30.9 35.4 |
20.5 23.5 23.5 28.0 28.0 30.0 30.0 30.0 32.0 33.0 33.0 33.0 |
5.5 5.5 5.5 6.0 6.0 7.0 7.0 7.0 8.0 8.0 8.0 8.0 |
·Veren en andere onderdelen ((SUS304/SUS316)
| Model | d1 ((mm) | d3 | d: | 11 | b. |
|
155-22 155-23 155-24 155-25 155-28 155-29 155-30 155-32 155-33 155-35 155-38 155-40 |
22 23 24 25 28 29 30 32 33 35 38 40 |
38.0 38.0 38.0 40.0 46.0 46.0 46.0 46.0 50.0 50.0 60.5 60.5 |
35.4 35.4 35.4 38.2 43.3 43.3 43.3 43.3 53.5 53.5 60.5 60.5 |
33.0 35.0 35.0 35.5 39.0 39.0 39.0 39.0 50.5 50.5 50.5 50.5 |
8.0 8.0 8.0 8.5 9.0 9.0 9.0 9.0 11.5 11.5 11.5 11.5 |
mechanische afdichting type YM155 met een kegelvormige veer en O-ring-pusherconstructie, de metalen onderdelen worden geproduceerd door Stamping.De YM155 is een van de meest populaire afdichtingen voor de massaproductie..
Technische parameters
| Temperatuur | -30°C~+200°C |
| druk | ≤ 1,2 Mp a |
| Versnelling | ≤ 10 m/s |
| Gemiddeld | afvalwater |
Materialen
| Roterende ring | SIC CAR |
| Vaste ring |
SIC CAR |
| Lente | SUS304/SUS316 |
| Vastzittende stoel | SUS304/SUS316 |
| Secundair zegel |
Fkm/EPDM |
| Roterende ringhouder | SUS304/SUS316 |
Voorbereiding:
1De buitendiameter van de as is binnen de toleranties van +-0,05 mm.
2. Afloop van de as < 0,1 mm
3. Schacht-eindvlot < 0,13 mm
4, Geen scherpe randen op de as over de o-ring
Opmerking:
Als er iets beschadigd is, neem dan contact met ons op om een nieuwe te vervangen.
Installatie in gebouwen:
1. De volledige set cartridge afdichting wordt schoongemaakt en precies doorlopen lek onderzoek vóór verkoop.In order to avoid damage,do not disassemble and clean the parts again before fixing.
2 De plaatsing tussen de afdichting en de as bedraagt dl h6 0.8De buitendiameter van de as in de schroefpositie moet 0,2 mm kleiner zijn, zodat de schroef niet te strak wordt gespannen.
3Plaats de patroonverzegeling in de pompkamer en:
A: Strenger vier schroefbouten van de flenzen, zodat het medium in het gat "G" op de bovenste plaats komt.
B: Vier schroeven strakker vastzetten en de schachthoes op de schacht plaatsen.
C: Verwijder vier meetplaten.Hou ze en gebruik ze bij toekomstige installatie en
Ontmantelen.
D: verbind de medium lead_in-pijp met gat"G" om de wrijvingshitte en
het afspelen van de afdichtingskamer wanneer de pomp draait.
Opmerking:
Om de installatie te voltooien, draaide hij de schacht met de hand om te controleren of de rotaties niet vlot konden draaien, omdat de afdichting niet correct was geïnstalleerd.
