Productdetails:
|
| Pomp: | Wemco-pomp | Functie: | Rioleringspomp |
|---|---|---|---|
| Sku: | U191- | Secundaire afdichting: | Fkm |
| Het verzegelen Methode: | Dynamisch, statisch | grootte: | 11/4“ |
| Oorsprong: | Guangzhou, China | Diensten: | OEM-op maat gemaakte diensten |
| Markeren: | Mechanische afdichting van een rioolpomp,Mechanische afdichting van een rioolpomp |
||
- Ik weet het niet.

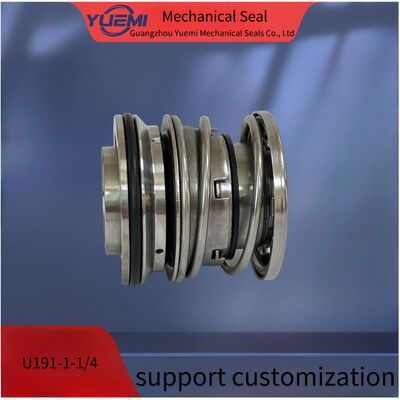

Gorman-Rupp 46513/46512 Mcm/Wemco pomp
Mechanische afdichting van de cartridge
1.YUEMI U191 is identiek aan de Gorman Rupp-pompen 46513-150/151 en 46513-153/154 en 46512.
voor Gorman RUPp S-serie en T2, T3, T4, T8, T8-serie.
Ook gebruikt op Wemco-modellen: WSPZA, 4A, 6A, 8A10A.
P/N als hieronder:
46513-150&46513-1511.25 inch
46512-159 1,25 inch
25271-207 1,5 inch
12364A 1,5 inch
11876A 1,5 inch.
46512-048 1,875 inch
12359-16000 1,875 inch
46512-191 1,875 inch
46512-149 2,25 inch
31163-019-170GH 2,25 inch
26835-541 2,5 inch
46512-061 2,75 inch
Technische parameters
| Temperatuur | -30°C~+200°C |
| druk | ≤ 1,2 Mp a |
| Versnelling | ≤ 10 m/s |
| Gemiddeld | afvalwater |
Materialen
| Roterende ring |
SiC/TC |
| Vaste ring |
SiC/TC |
| Lente | SUS304/SUS316 |
| Vastzittende stoel | SUS304/SUS316 |
| Secundair zegel |
Fkm/EPDM |
| Roterende ringhouder | SUS304/SUS316 |
Voorbereiding:
1De buitendiameter van de as is binnen de toleranties van +-0,05 mm.
2. Afloop van de as < 0,1 mm
3. Schacht-eindvlot < 0,13 mm
4, Geen scherpe randen op de as over de o-ring
Opmerking:
Als er iets beschadigd is, neem dan contact met ons op om een nieuwe te vervangen.
Installatie in gebouwen:
1. De volledige set cartridge afdichting wordt schoongemaakt en precies doorlopen lek onderzoek vóór verkoop.In order to avoid damage,do not disassemble and clean the parts again before fixing.
2 De plaatsing tussen de afdichting en de as bedraagt dl h6 0.8De buitendiameter van de as in de schroefpositie moet 0,2 mm kleiner zijn, zodat de schroef niet te strak wordt gespannen.
3Plaats de patroonverzegeling in de pompkamer en:
A: Strenger vier schroefbouten van de flenzen, zodat het medium in het gat "G" op de bovenste plaats komt.
B: Vier schroeven strakker vastzetten en de schachthoes op de schacht plaatsen.
C: Verwijder vier meetplaten.Hou ze en gebruik ze bij toekomstige installatie en
Ontmantelen.
D: verbind de medium lead_in-pijp met gat"G" om de wrijvingshitte en
het afspelen van de afdichtingskamer wanneer de pomp draait.
Opmerking:
Om de installatie te voltooien, draaide hij de schacht met de hand om te controleren of de rotaties niet vlot konden draaien, omdat de afdichting niet correct was geïnstalleerd.
