Productdetails:
|
| Traemark: | YUEMI | Functie: | Chemische waterpomp |
|---|---|---|---|
| De diameter van de as: | IMO-22mm | Secundaire afdichting: | Fkm CA SIC |
| Type: | Maritieme schachtzegels | ||
| Markeren: | IMO mechanische afdichting 22 mm,FKM mechanische afdichting 22 mm,FKM enkel mechanisch zegel |
||
ACE ACG-serie

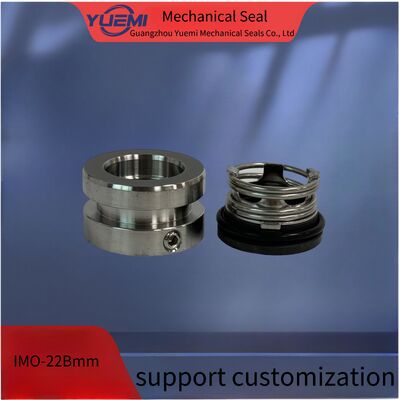

Onderdelen voor mechanische afdichting van Imo-pompen-22 mm
1. IMO ACE025L3 pomp voor mechanische asdichting 195C-22mm, Imo 190495 (golfspring)
2. IMO-190497 ACE pomp mechanische afdichting voor de maritieme industrie, Imo 190497 (spoelveer)
3. IMO ACE 3 pomp reserveonderdelen as afdichting 194030, Imo 194030 (spoel veer)
22 mm Lidering AL-NL-22 mechanische afdichting 190497 voor IMO Pump ACE 3 | ||
Bedrijfsomstandigheden | Grootte | Materiaal |
Temperatuur: -40oC tot 220oC, afhankelijk van het elastomeer | 22 mm | Gezicht: SS304, SS316. |
Druk: tot tot 25 bar | Stoel: koolstof | |
Snelheid: Tot 25 m/s | O-ringen: NBR, EPDM, VIT, Aflas, FEP, Kalrez, Chemraz enz. | |
Eindspel /axial float Toegestane: ± 1,0 mm | Metalen onderdelen: SS304, SS316, Hastelloy C, AM350 | |
Voorbereiding:
1De buitendiameter van de as is binnen de toleranties van +-0,05 mm.
2. Afloop van de as < 0,1 mm
3. Schacht-eindvlot < 0,13 mm
4, Geen scherpe randen op de as over de o-ring
Opmerking:
Als er iets beschadigd is, neem dan contact met ons op om een nieuwe te vervangen.
Installatie in gebouwen:
1. De volledige set cartridge afdichting wordt schoongemaakt en precies doorlopen lek onderzoek vóór verkoop.In order to avoid damage,do not disassemble and clean the parts again before fixing.
2 De plaatsing tussen de afdichting en de as bedraagt dl h6 0.8De buitendiameter van de as in de schroefpositie moet 0,2 mm kleiner zijn, zodat de schroef niet te strak wordt gespannen.
3Plaats de patroonverzegeling in de pompkamer en:
A: Strenger vier schroefbouten van de flenzen, zodat het medium in het gat "G" op de bovenste plaats komt.
B: Vier schroeven strakker vastzetten en de schachthoes op de schacht plaatsen.
C: Verwijder vier meetplaten.Hou ze en gebruik ze bij toekomstige installatie en
Ontmantelen.
D: verbind de medium lead_in-pijp met gat"G" om de wrijvingshitte en
het afspelen van de afdichtingskamer wanneer de pomp draait.
Opmerking:
Om de installatie te voltooien, draaide hij de schacht met de hand om te controleren of de rotaties niet vlot konden draaien, omdat de afdichting niet correct was geïnstalleerd.
