Productdetails:
|
| Pomp: | GRUNDFOS POMP | De diameter van de as: | 12 mm 16 mm |
|---|---|---|---|
| Secundaire afdichting: | NBR/EPDM/Fkm | Materiaal: | Carbon, keramiek, NBR |
| Oorsprong: | Guangzhou, China | Installatie: | Gemakkelijk te installeren |
| Markeren: | 10k27 Grundfos pomp mechanische afdichting,G3 Mechanische afdichting van de Grundfos-pomp,16 mm 10k27 mechanische afdichting |
||

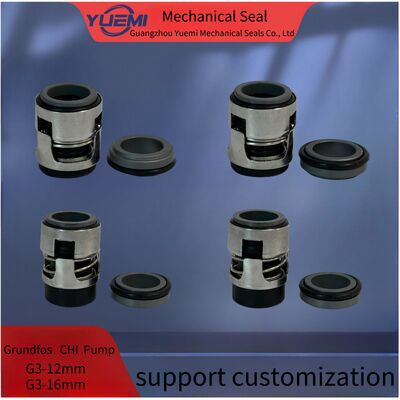

10k27 Grundfos pomp mechanische afdichting G3-12mm CHI 2/4 G3-16mm
mechanische schachtdichtingskit BQQEBUBE 12 mm voor TP NP onderwaterpomp
Veel gebruikt in CH, CHI, CHE, CRK, SPK, TP, AP serie pompen
Pomp van de serie CR,CRN,NK,TP
LM(D) /LP(D),NM/NP,DNM serie pomp
En onze zegel kan de originele vervangen.
Onze zegels zijn hooggekwalificeerd omdat we de DIN24960.ISO3069,EN12756.AP1628 normen strikt naleven.
Als de afdichting niet is wat u nodig heeft, neem dan contact met ons op en geef ons uw pompmodel of tekening, materiaal, schachtgrootte voor een offerte.
Ne zal u adviseren en u overeenkomstige aanbiedingen
mechanische afdichtingen.
Op maat gemaakte producten en OEM zijn welkom.
We bieden fabrieksprijs, hoge kwaliteit, snelle levering en beste diensten.
Toepassingsmodel van de waterpomp
|
Afmetingen van zeehonden d(mm) |
d3 | d6 | d7 | 11 | 13 |
|
12 16 |
22 26 |
19 23 |
23 27 |
39.0 39.0 |
7.6 8.7 |
Technische parameters
| Temperatuur | -30°C~+150°C |
| druk | ≤ 0,3Mp a |
| Versnelling | ≤ 4500 r/min |
| Gemiddeld | Schoon water |
Materialen
| Roterende ring |
SiC/TC |
| Vaste ring |
Carbon/SiC/TC |
| Lente | SUS304/SUS316 |
| Vastzittende stoel | SUS304/SUS316 |
| Secundair zegel |
NBR/EPDM/Fkm |
| Roterende ringhouder | SUS304/SUS316 |
Voorbereiding:
1De buitendiameter van de as is binnen de toleranties van +-0,05 mm.
2. Afloop van de as < 0,1 mm
3. Schacht-eindvlot < 0,13 mm
4, Geen scherpe randen op de as over de o-ring
Opmerking:
Als er iets beschadigd is, neem dan contact met ons op om een nieuwe te vervangen.
Installatie in gebouwen:
1. De volledige set cartridge afdichting wordt schoongemaakt en precies doorlopen lek onderzoek vóór verkoop.In order to avoid damage,do not disassemble and clean the parts again before fixing.
2 De plaatsing tussen de afdichting en de as bedraagt dl h6 0.8De buitendiameter van de as in de schroefpositie moet 0,2 mm kleiner zijn, zodat de schroef niet te strak wordt gespannen.
3Plaats de patroonverzegeling in de pompkamer en:
A: Strenger vier schroefbouten van de flenzen, zodat het medium in het gat "G" op de bovenste plaats komt.
B: Vier schroeven strakker vastzetten en de schachthoes op de schacht plaatsen.
C: Verwijder vier meetplaten.Hou ze en gebruik ze bij toekomstige installatie en
Ontmantelen.
D: verbind de medium lead_in-pijp met gat"G" om de wrijvingshitte en
het afspelen van de afdichtingskamer wanneer de pomp draait.
Opmerking:
Om de installatie te voltooien, draaide hij de schacht met de hand om te controleren of de rotaties niet vlot konden draaien, omdat de afdichting niet correct was geïnstalleerd.
Wij willen graag oprecht samenwerken met onze klanten om hen producten van hoge kwaliteit te leveren. Wij geloven in het tot stand brengen van een langdurige samenwerking die de sleutel tot succes is.
