Productdetails:
|
| Veermateriaal: | roestvrij staal | Kenmerken: | Zeer duurzaam, corrosiebestendig, gemakkelijk te installeren |
|---|---|---|---|
| Verzegelingsgezichten: | TC/TC | Exploitatievoorwaarden: | corrosieve media |
| Materiaal: | TC/TC | Type: | Eenvoudig voorjaar |
| Temperatuurbereik: | Tot 120°C | Versnelling: | Tot 10 m/s |
| grootte: | 60 mm | Drukbereik: | Tot 10 bar |
| Secundaire zegels: | Nitril, EPDM, Fkm | Toepassing: | Pompverzegeling |
| Snelheidswaaier: | Tot 3600 RPM | De diameter van de as: | Tot 100 mm |
| Secundaire afdichting: | Fkm | Industriële sector: | Water en afvalwater, mijnbouw, chemie, olie en gas |
| Gezichten van zeehonden: | TC/CA | Lente: | roestvrij staal |
| Geveltype van zeehonden: | Vaste en roterende | Design van zeehonden: | Vervaardiging van elektrische motoren |
| Certificeringen: | ISO | ||
| Markeren: | Loewr Flygt Mechanische zegel,3170 Flygt Mechanisch zegel,Mechanische afdichting 14 mm |
||

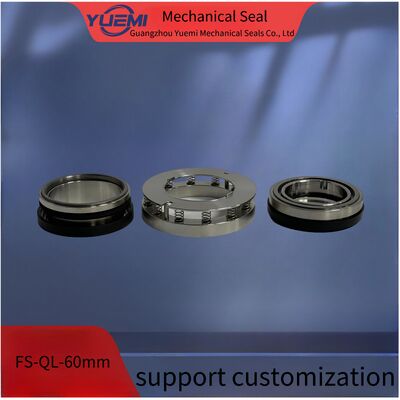

Loewr Flygt Mechanische zegel Fs-Ql-60mm 14mm 3170 3201
- Ik weet het niet.
Toepassingsmodel van de waterpomp
| Flygt Pump Model | Grootte van de as | Hoogste zegel | Onderste zegel |
| 3085-091, 3085-120, 3085-170, 3085-171, 3085-181, 3085-280, 3082-290, 3085-890 | 20 mm | FS-G-U20 | FS-G-L20 of FS-H-L20 |
| 3101 | 28 mm | FS-B-U28 | FS-B-L28 |
| 3102 | 25 mm | FS-J-U25 | FS-J-L25 |
| 3126-90,3126-180 | 35 mm | FS-K-U35 | FS-K-L35 |
| 3126-91,3126-280,3126-290 | 35 mm | FS-K-U35 | FS-M-L35 |
| 3126-181,3127 | 35 mm | FS-M-U35 | FS-M-L35 |
| 3140,3152 | 45 mm | FS-O-U45 | FS-O-L45 |
| 3170,3201 | 60 mm | FS-Q-U60 | FS-Q-L60 |
| 3200 | 60 mm | FS-P-U60 | FS-P-L60 |
| 3230,3300-91,3300-181,3300-280,3300-980,3305 | 90 mm | FS-S-U90 | FS-S-L90 |
| 3310,3311,3312,3350,3351 | 90 mm tot 120 mm | FS-S-U90 | FS-T-L120 |
| 3355,3356,3357 | 90 mm | FS-S-U90 | FS-S-L90 |
| 3500,3501,3530,3531,3600,3601,3602 | 90 mm tot 120 mm | FS-S-U90 | FS-T-L120 |
| 4351,4352,4400 | 20 mm | FS-G-U20 | FS-H-L20 |
| 4410,4430 | 60 mm | / | FS-Q-L60 |
| 4440,5530 | 35 mm | FS-M-U35 | FS-M-L35 |
| 4650,4660 | 45 mm | FS-O-U45 | FS-O-L45 |
| 4670,4680,7045 | 60 mm | FS-Q-U60 | FS-Q-L60 |
| 7050,7051,7055,7060,7061,7076,7556 | 90 mm | FS-S-U90 | FS-S-L90 |
| 7080,7115 | 90 mm~80 mm/90 mm~120 mm | FS-S-U90 | FS-S-L80/FS-T-L120 |
| 7570,7585 | 90 mm tot 120 mm | FS-S-U90 | FS-T-L120 |
| Grindex, Maester, Matador, Midi, Minette, Salvador. | 25 mm tot 24 mm | FS-Z-U25 | FS-Z-L24 |
| Grindex Maxi | 45 mm | FS-O-U45 | FS-N-L45 |
| Klaar modellen 4 8 12&16 | 15 mm | FS-D-U15 | / |
| Klaar 24. | 20 mm | FS-A-U20 | FS-A-L20 |
| Klaar 90. | 28 mm | FS-I-U28 | FS-I-L28 |
| Steaty 7 | 20 mm | FS-G-U20 | FS-G-L20 |
| 600 | 60 mm | FS-Q-U60 | FS-Q-L60 |
| 605,615,665,670,680 | 90 tot 80 mm | FS-S-U90 | FS-S-L80 |
| 705,715,720,721,735,745,760,765,770,775 | 90 mm~80 mm/90 mm~120 mm | FS-S-U90 | FS-S-L80/FS-T-L120 |
| 820,840,841,860,880,881,900 | 90 mm~80 mm/90 mm~120 mm | FS-S-U90 | FS-S-L80/FS-T-L120 |
| 2004,2008,2012,2016 | 15 mm | FS-D-U15 | |
| 2024 | 20 mm | FS-A-U20 | FS-A-L20 |
| 2050,2052 | 15 mm | FS-D-U15 | / |
| 2060 | 20 mm | FS-G-U20 | FS-G-L20 |
| 2066 | 20 mm | FS-A-U20 | FS-A-L20 |
| 2070 | 22 mm | FS-E-U22 | FS-E-L22 |
| 2071 | 22 mm | FS-E-U22 | FS-E-L22 |
| 2075 | 20 mm | FS-A-U20 | FS-A-L20 |
| 2082209021252140 | 28 mm | FS-I-U28 | FS-I-L28 |
| ,,,2084,2135 | 35 mm | FS-K-U35 | FS-K-L35 |
| 2101 | 20 mm | FS-A-U20 | FS-A-L20 |
| 2102 tot en met | 22 mm | FS-E-U22 | FS-E-L22 |
| 2151 tot en met | 35 mm | FS-K-U35 | FS-K-L35 |
| 2151-11,2151-50 | 35 mm | FS-K-U35 | FS-L-L35 |
| 2201-10,2201-320,2201-430,2201-480 | 45 mm tot 35 mm | FS-O-U45 | FS-K-L35 |
| 2201-590,2201-690 | 45 mm | FS-O-U45 | FS-O-L45 |
| 2201-11HT of MT | 45 mm | FS-N-U45 | FS-N-L45 |
| 2201-11LT | 45 mm | FS-O-U45 | FS-N-L45 |
| 2250,2290 | 60 mm | FS-P-U60 | FS-P-L60 |
| 2400 | 60 mm | FS-R-U60 | FS-R-L60 |
| andere: | 20 mm | FS-G-U20 | FS-G-L20 |
| 3057 | 20 mm | FS-G-U20 | FS-H-L20 |
| 3057-180,3060 | 20 mm | FS-G-U20 | FS-G-L20 |
| 3065 | 20 mm | FS-A-U20 | FS-A-L20 |
| 3067-170,3067-250,3068 | 20 mm | FS-G-U20 | FS-G-L20 |
| 3080 | 20 mm | FS-A-U20 | FS-A-L20 |
| 3082 | 22 mm | FS-E-U22 | FS-E-L22 |
| Temperatuur | 30°C tot 180°C |
| druk | ≤ 1,2 Mp a |
| Versnelling | ≤ 10 m/s |
| Roterende afdichting | TC |
| Vaste zeehand | TC |
| Onderdelen van rubber | NBR/EPDM/Fkm |
| Andere onderdelen | SUS304/SUS316 |
| Technische parameter | Specificatie |
|---|---|
| Versnelling | Tot 3600 rpm |
| Toepassing | Pompjes |
| Langlevend | Zeer duurzaam |
| Installatie | Gemakkelijk te vervangen |
| Drukbereik | Tot 10 bar |
| Temperatuurbereik | Tot 180°C |
| Materiaal | Roestvrij staal |
| Secundaire afdichting | O-ring |
| Verenigbaarheid | past bij de meeste vliegpompen |
| Gezichten van zeehonden | Carbon versus keramiek |
Voorbereiding:
1De buitendiameter van de as is binnen de toleranties van +-0,05 mm.
2. Afloop van de as < 0,1 mm
3. Schacht-eindvlot < 0,13 mm
4, Geen scherpe randen op de as over de o-ring
Opmerking:
Als er iets beschadigd is, neem dan contact met ons op om een nieuwe te vervangen.
Installatie in gebouwen:
1. De volledige set cartridge afdichting wordt schoongemaakt en precies doorlopen lek onderzoek vóór verkoop.In order to avoid damage,do not disassemble and clean the parts again before fixing.
2 De plaatsing tussen de afdichting en de as bedraagt dl h6 0.8De buitendiameter van de as in de schroefpositie moet 0,2 mm kleiner zijn, zodat de schroef niet te strak wordt gespannen.
3Plaats de patroonverzegeling in de pompkamer en:
A: Strenger vier schroefbouten van de flenzen, zodat het medium in het gat "G" op de bovenste plaats komt.
B: Vier schroeven strakker vastzetten en de schachthoes op de schacht plaatsen.
C: Verwijder vier meetplaten.Hou ze en gebruik ze bij toekomstige installatie en
Ontmantelen.
D: verbind de medium lead_in-pijp met gat"G" om de wrijvingshitte en
het afspelen van de afdichtingskamer wanneer de pomp draait.
Opmerking:
Om de installatie te voltooien, draaide hij de schacht met de hand om te controleren of de rotaties niet vlot konden draaien, omdat de afdichting niet correct was geïnstalleerd.
